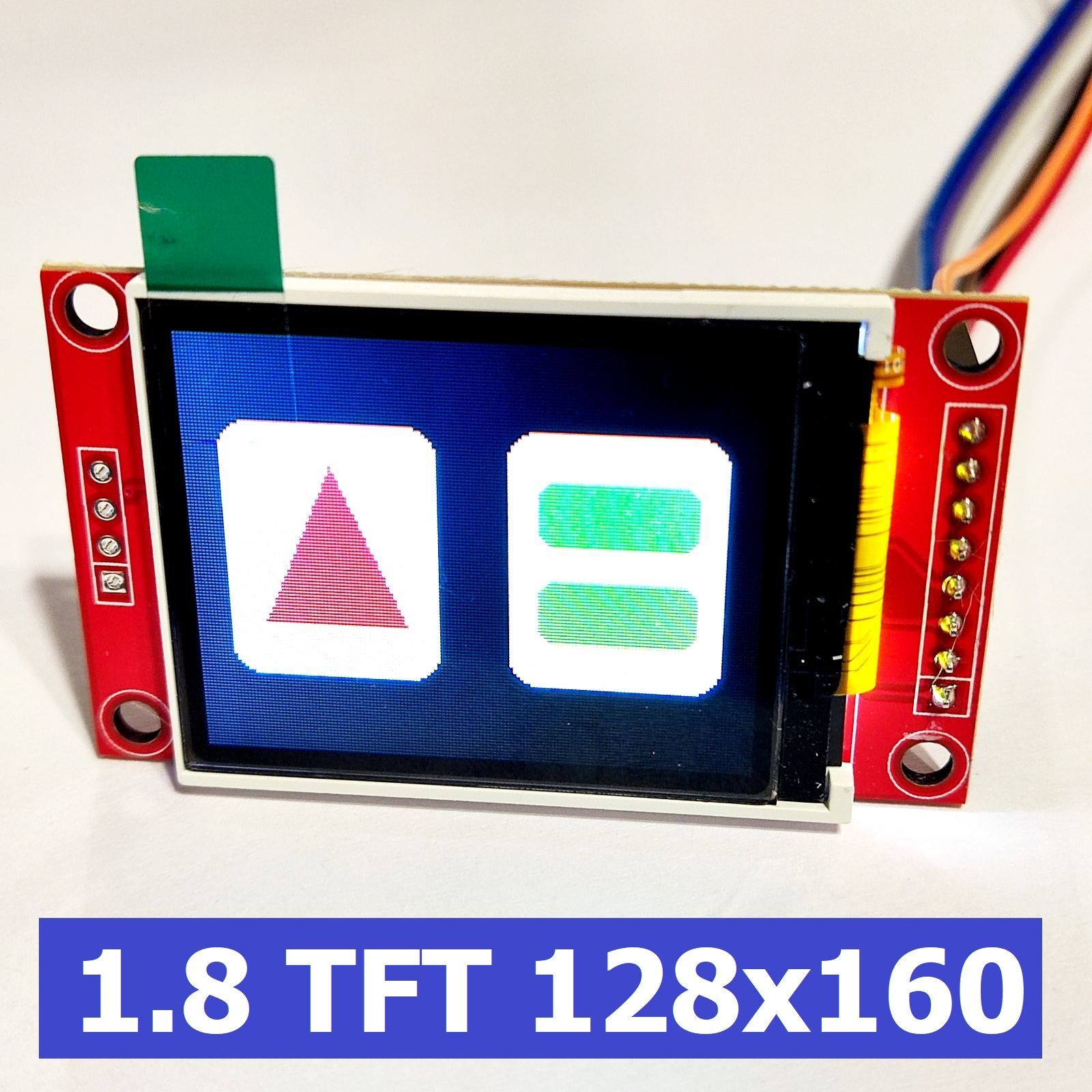

Дисплей TFT 1.8, 128х160, цветной LCD для Ардуино

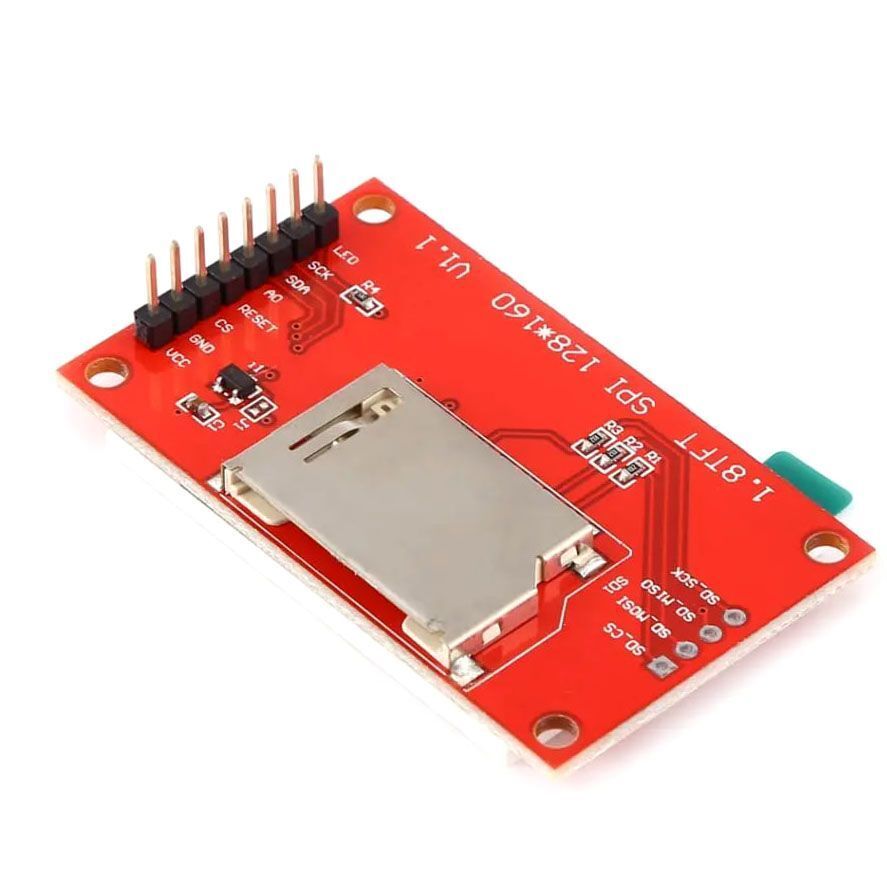

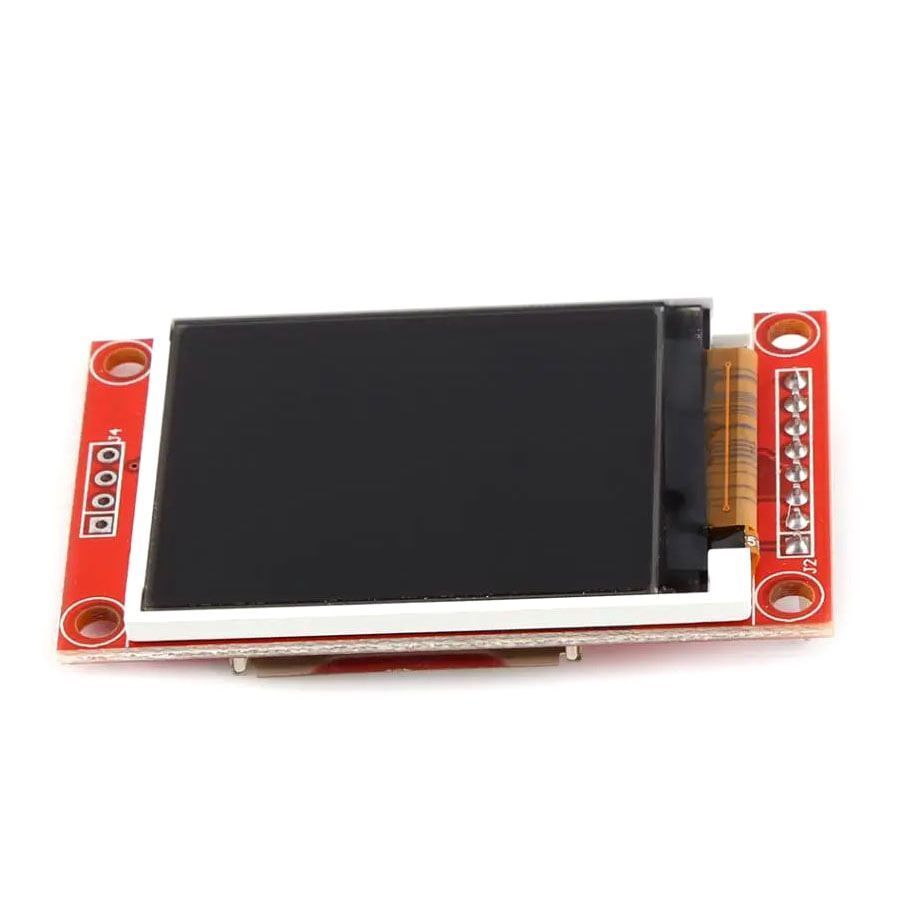

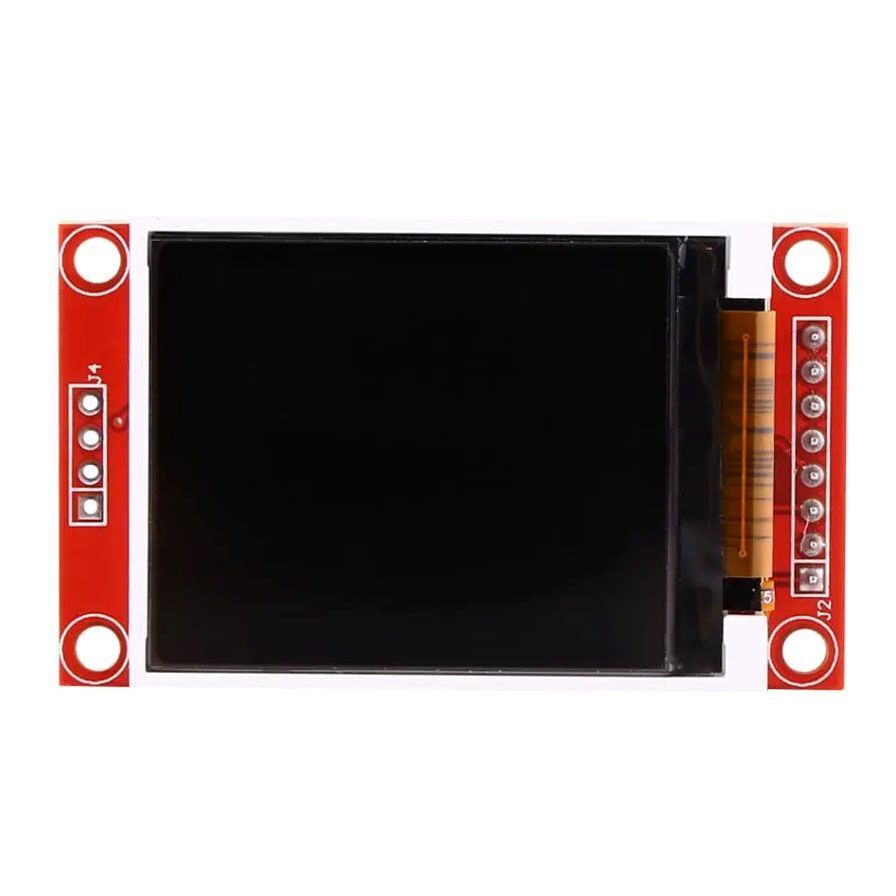

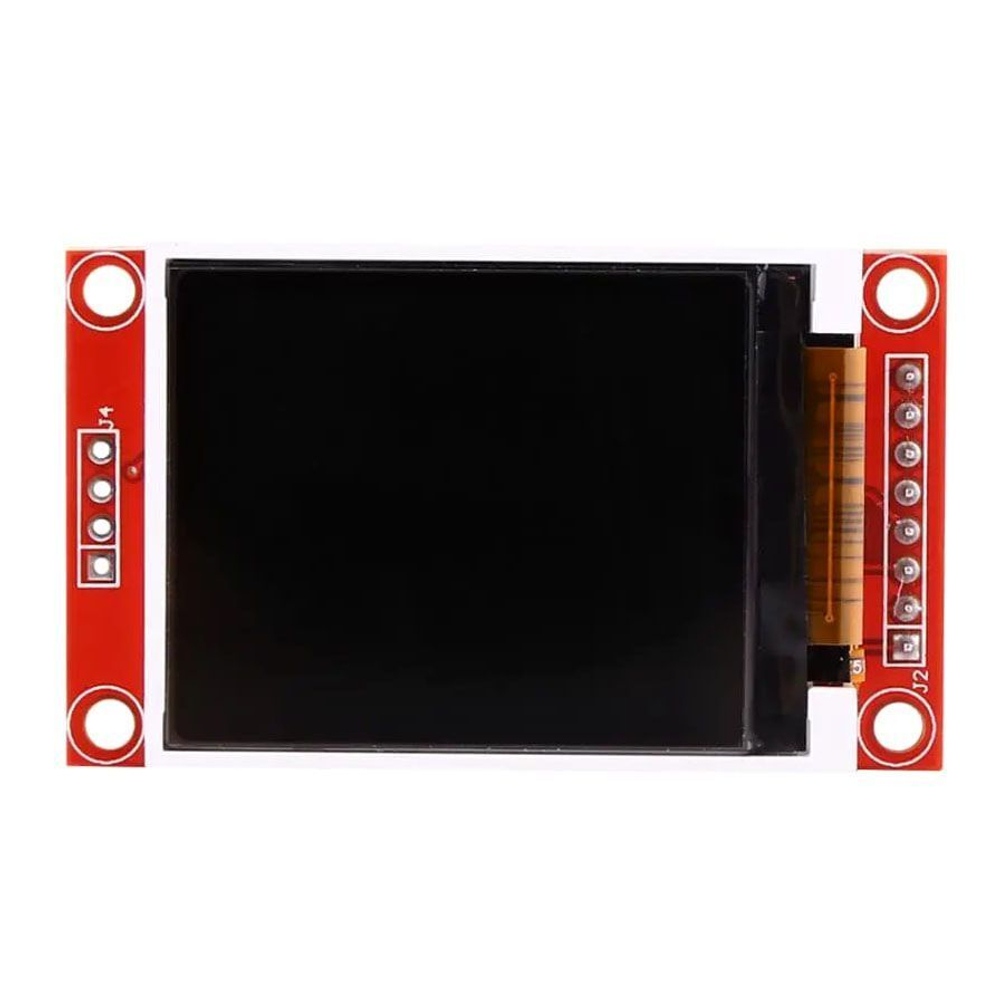

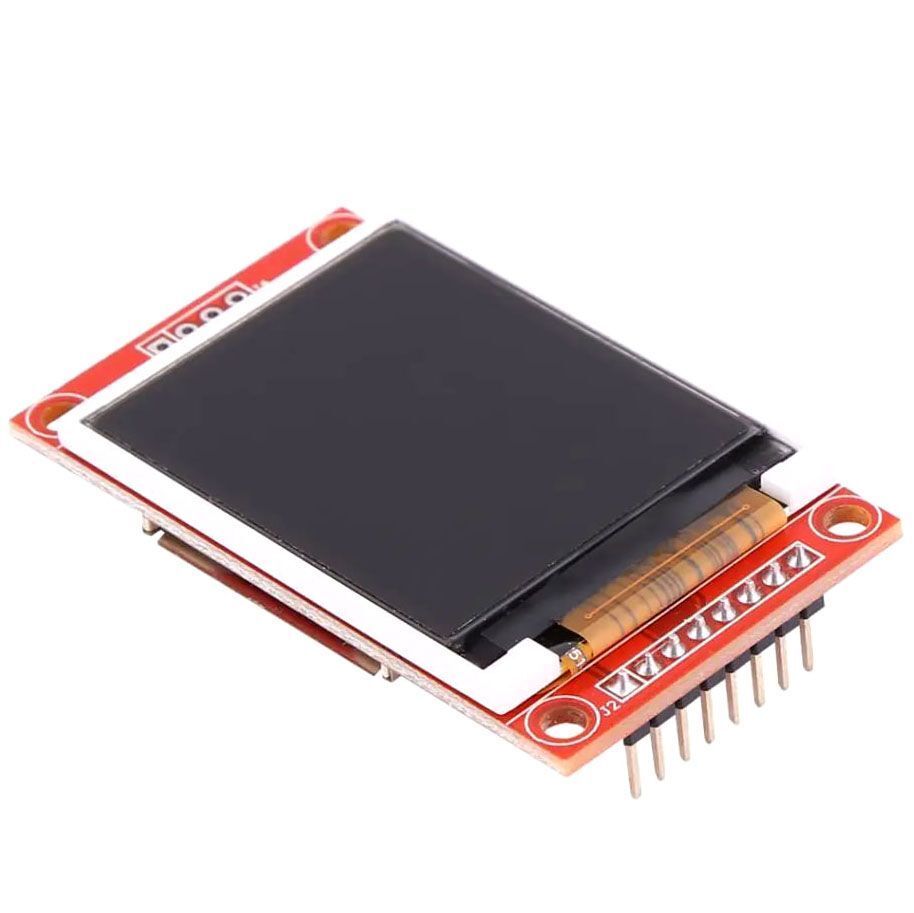

Цветной графический дисплей 1.8 TFT 128x160 на контроллере ST7735S со слотом для SD карты.

Пользователи не раз высказывали мнение в сети интернет, что это лучший экран для вывода текстов и графики в Ардуино - проектах в данном размере.

Диагональ: 1,8 дюйма

• Напряжение питания: 3,3 ... 5 В
• Напряжение LED подсветки: 3,3 В
• Напряжение сигналов: 3,3 В
• Разрешение: 128x160 (RGB)
• Интерфейс подключения: SPI
• Размер экрана: 32×37 мм
• Размер модуля: 35×58 мм

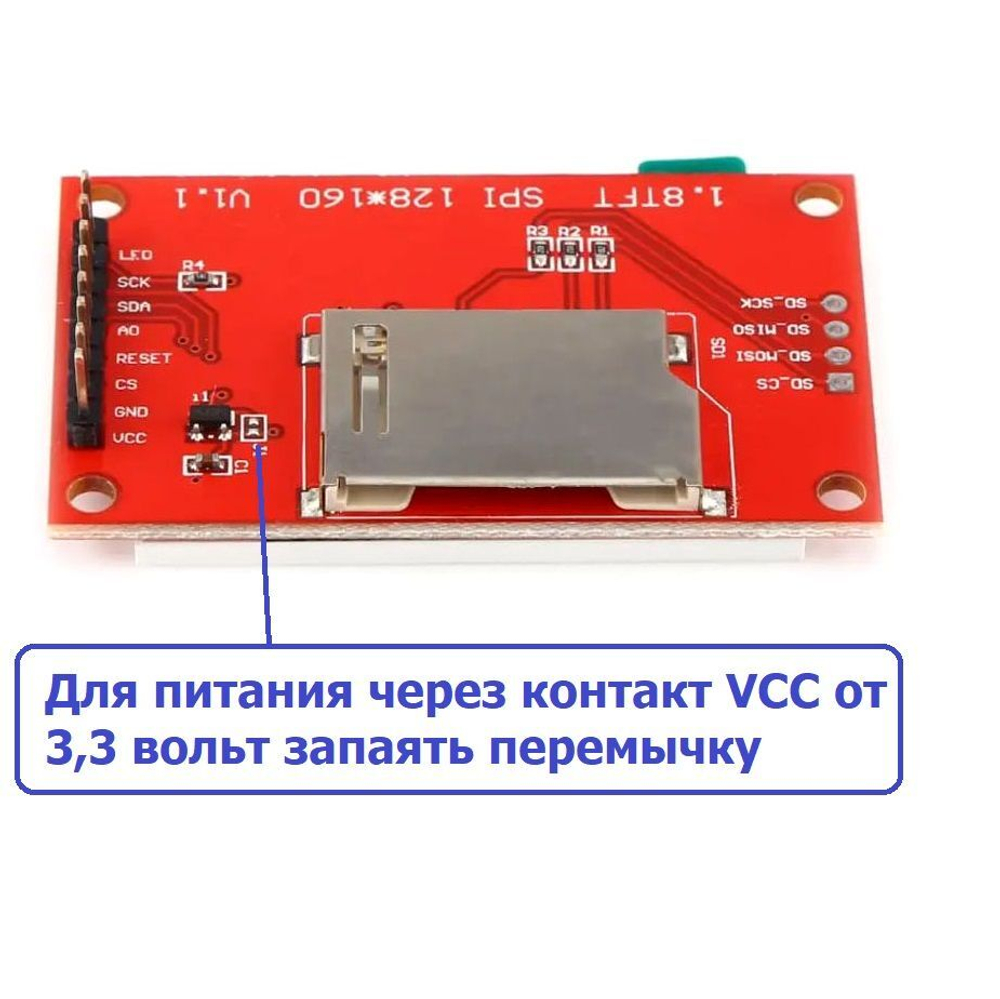

• Питание логики - 5 В, подаётся на выводы Vcc и GND дисплея, но также есть возможность подавать на эти контакты 3,3В - для этого нужно запаять перемычку как указано на одном из фото.
• Питание подсветки строго 3,3 В подаётся на вывод LED дисплея.

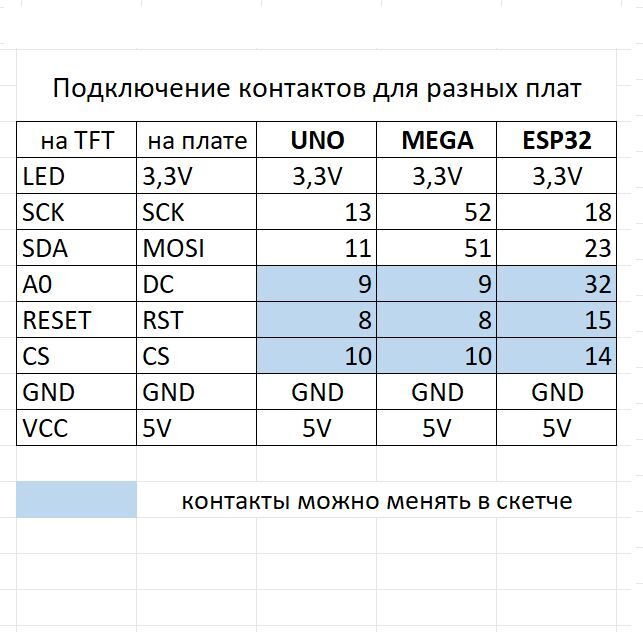

• Подключение остальных контактов указано на фото

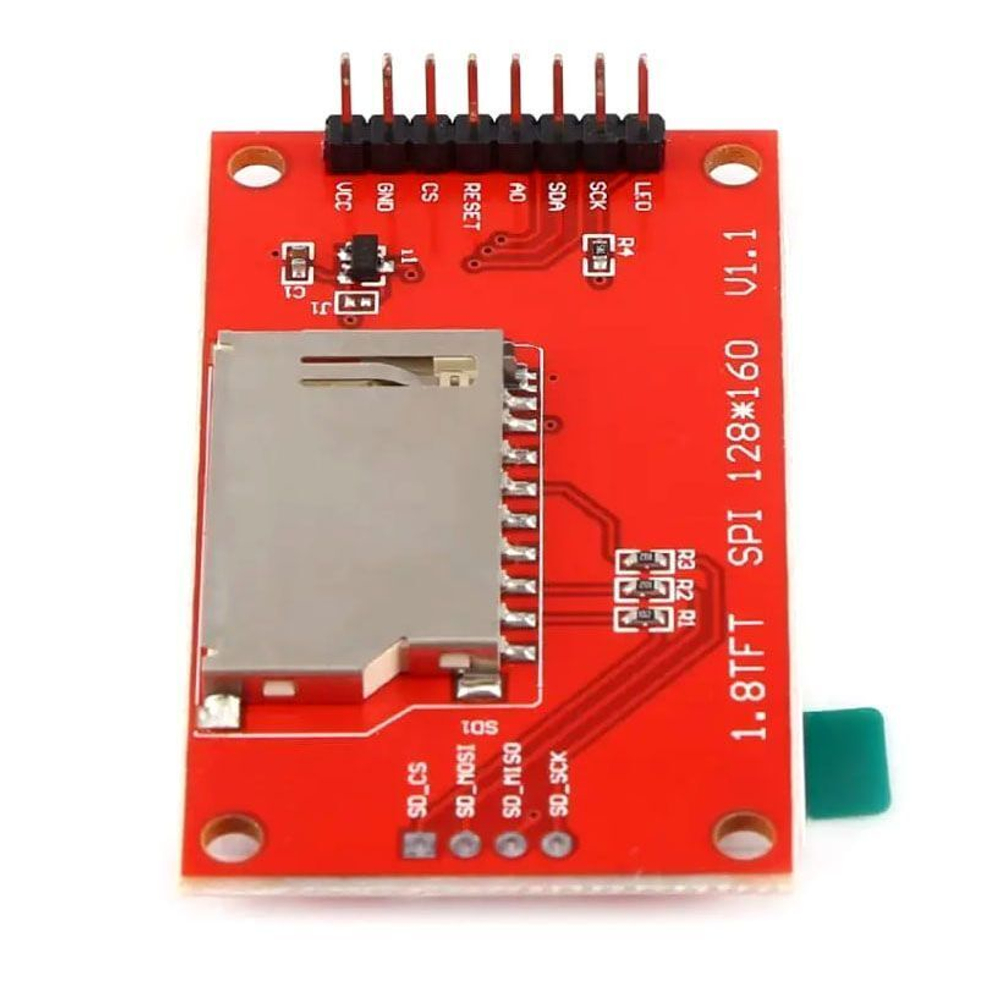

• Выводы SD-карты (SD_CS, SD_MOSI, SD_MISO, SD_SCK) подключаются к аппаратной шине SPI, если аппаратный вывод CS(SS) Arduino занят, то вывод SD_CS SD-карты можно подключить к любому другому выводу Arduino, указав его номер в скетче.

Логическая часть дисплея работает на уровнях 3,3В и в случае работы с с платами Arduino UNO, Arduino NANO, Arduino MEGA и аналогичными, где логика работает на 5В, необходимо использовать конвертер уровней. Тем не менее у пользователей экран работает без конвертера - считается, что логические выводы толерантны к напряжению 5В.

Для работы с ESP8266 или ESP32 лучше использовать библиотеку Adafruit_ST7735.

Для работы с платами Arduino подойдет стандартная библиотека TFT
